Видеонаблюдение в реальном времени

Для решения ряда задач и улучшения качества работы служб охраны и мониторинга технологических процессов, а также там где нужно видео наблюдение высокой четкости, широко используется технология передачи видеосигнала SDI (Serial Digital Interface, SDI) — цифровой видеоинтерфейс, стандартизованный). Данную технологию давно используют телевизионные компании, киностудии, в видеонаблюдение данная технология пришла относительно недавно, ввиду значительного снижения цен на оборудование, камеры и регистраторы.

Основное преимущество которым обладает SDI – передача видеосигнала без задержек при разрешении вплоть до 1080Р (cтандарт телевидения высокой четкости с прогрессивной разверткой).

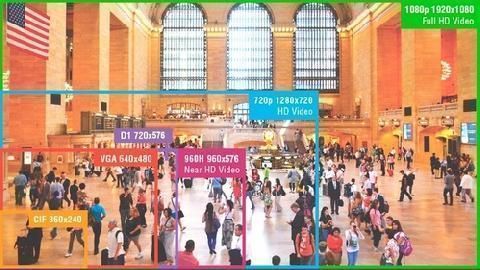

На приведенном снимке наглядно можно увидеть разницу между новыми аналоговыми камерами с разрешением 960H и SDI 1080P.

Сравнение изображений от CIF до 1080P.

Чем отличаются системы реального времени от «нереального»?

Большинство систем видеонаблюдения не рассчитаны на запись и/или отображение привычных для TV 25к/с.Причина — стремление производителей снизить стоимость оборудования, так как при записи 12 к/с требуется в два раза меньше дискового пространства и соответственно менее производительный процессор регистратора. Производители обычно указывают суммарную производительность к/с на все каналы. Например, 50к/с 4 канала в большинстве задач видеонаблюдения будет достаточно. Также есть задержки сигнала и пропуски кадров, которые вызваны преобразованием в различные форматы, подобные «тормоза» хорошо видны на IP камерах, так как чип камеры кодирует в цифровой формат сигнал и передает его по IP сетям. Задержки в IP вызваны работой самого протокола, так как данные передаются пакетами с учетом приоритета и пропускной способности канала. Поэтому для систем видеонаблюдения «реального времени» используют другую технологию, которой и является SDI.

Используя переходник на HDMI (Gazer AF601) возможно подключение камеры (Gazer CF104) напрямую к монитору. Регистратор в данном случае может быть подключен параллельно через разветвители сигнала (Gazer AF100).

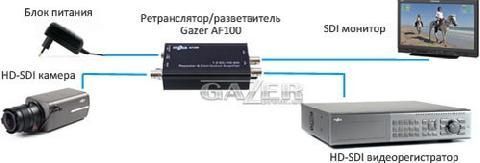

SDI Разветвитель.

Рассмотрим использование SDI на конкретном примере.

Обеспечить дополнительные возможности обзора для машиниста локомотива, а также ведение архива о передвижение. В данном случае аналоговые камеры не обеспечивали нужной картинки, IP камеры высокого разрешения дают существенные задержки и требуют наличие высокопроизводительного ПК. Решение — использование двух мониторов с прямым подключением двух камер и параллельное подключение регистратора, что обеспечит желаемый эффект от внедрения системы.

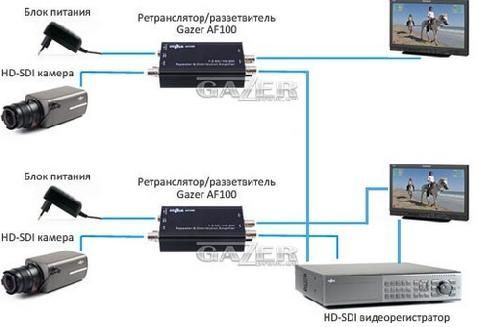

SDI на два монитора, один регистратор.

Следующим преимуществом становиться использование HDMI коммутаторов, которые позволяют подключить к одному монитору все, что будет необходимо (камеры, регистраторы, компьютеры и другое видеооборудование). Ниже рассмотрен пример с использование HDMI коммутатора.

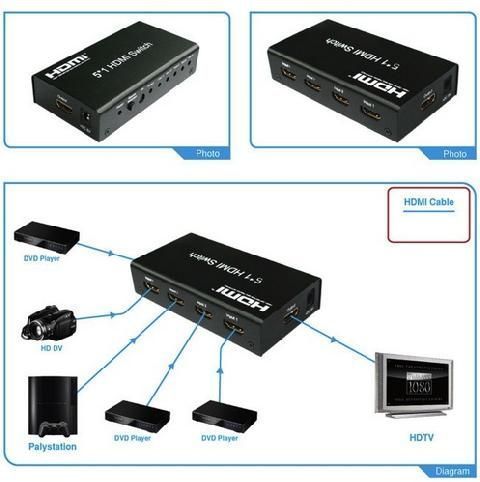

HDMI коммутатор.

Установка видеонаблюдения с использованием технологии SDI на мостовой кран. Обзор из кабины крана и удаленность перемещаемых грузов сильно затрудняют работу оператора крана. Установка видеонаблюдения обеспечит оператору дополнительный обзор и даст возможность избежать повреждения груза и несчастных случаев. Устанавливается один монитор на который выводиться изображение со всех камер, изображение переключается посредством HDMI коммутатора.

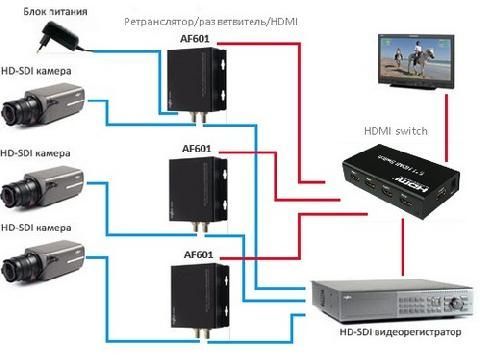

Вывод изображения на один монитор через HDMI коммутатор.

Найдется еще немало задач в которых необходимо изображение высокой четкости без пропуска кадров.

Стоимости оборудования SDI по сравнению с аналоговым. Камера SDI c разрешением в 3МР и нужной оптикой охватывает значительно большую площадь обзора и может заменить несколько аналоговых камер, что в итоге несильно отразиться на стоимости проекта, но обеспечит значительное улучшение системы видеонаблюдения.
